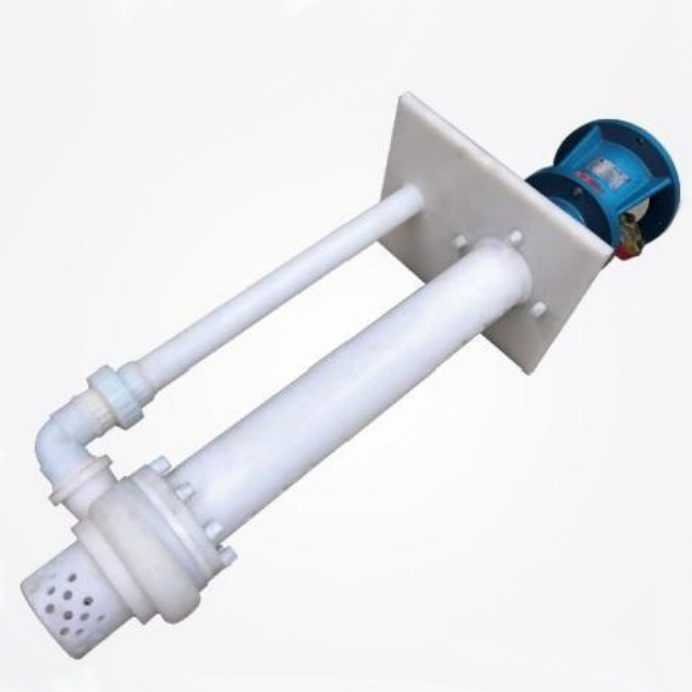

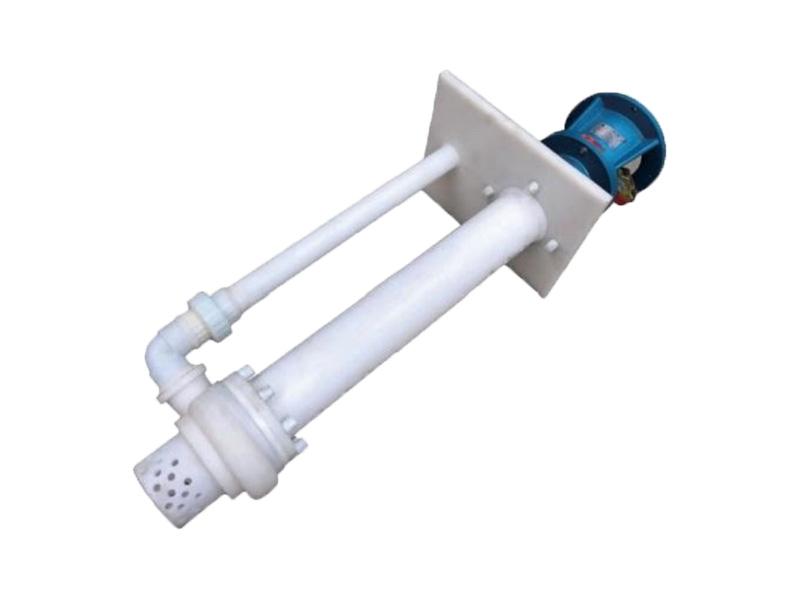

Pompe submersible chimique verticale anti-fuite et résistante à la corrosion

Présentation du produit

La pompe submersible FY est une solution de traitement des eaux usées durable et hautement efficace, conçue pour les applications industrielles et municipales. Grâce à ses matériaux résistants à la corrosion et à ses moteurs économes en énergie, elle garantit des performances fiables dans les environnements exigeants.

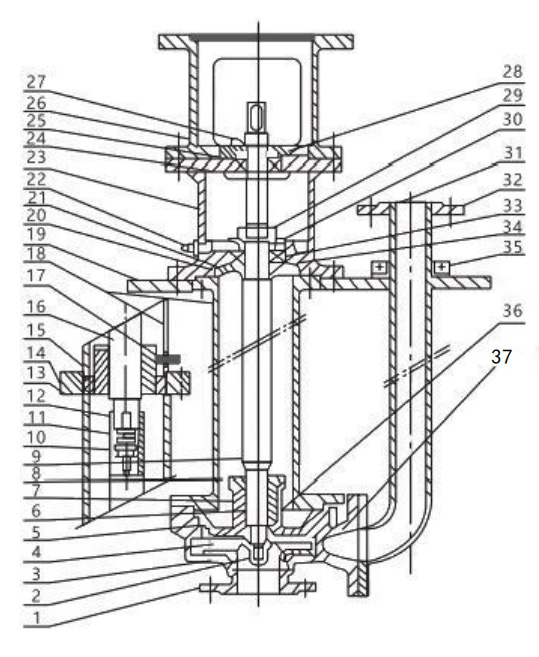

La pompe submersible de type FY se compose principalement d'éléments tels que le corps, le couvercle, la roue, l'arbre, l'accouplement flexible, la bride de tuyauterie, le palier de guidage, le tuyau de raccordement intermédiaire, le tuyau de refoulement, le cadre de palier, la plaque de base et le châssis du moteur. L'entrée d'aspiration de la pompe est alignée axialement, tandis que la sortie est parallèle à l'axe. Vue de l'entrée d'aspiration vers l'extrémité du moteur, la pompe tourne dans le sens horaire.

Le moteur vertical de la pompe de type FY est solidement fixé à son socle par des boulons et transmet la puissance directement à la pompe via un accouplement flexible. Le corps de pompe, le tuyau de raccordement intermédiaire, le bâti, le tuyau de refoulement et la bride du tuyau sont boulonnés pour former un seul ensemble, qui est ensuite fixé sur la plaque de base. L'ensemble de la pompe est monté sur le réservoir via cette plaque. À l'exception des composants clés tels que le socle, le bâti et la plaque de base, qui sont en fonte, la pompe de type FY est composée d'autres pièces principales.

Les forces axiales et radiales agissant sur la pompe (y compris la pression de l'eau générée pendant le fonctionnement, ainsi que le poids de la roue et du rotor) sont supportées par des paliers lubrifiés à la graisse. Le palier de guidage est lubrifié par le liquide transporté. Par conséquent, le niveau du liquide doit rester au-dessus de l'axe de la roue pendant le fonctionnement.

La pompe de type FY utilise une garniture d'étanchéité souple comme principale méthode d'étanchéité. De la graisse est appliquée sur la bague de garniture pour garantir une étanchéité optimale et prolonger la durée de vie. Il est recommandé d'ajouter une quantité appropriée de bisulfure de molybdène à la graisse. De plus, la série de pompes centrifuges submersibles résistantes à la corrosion de type FY se divise en deux structures selon la longueur d'immersion (L) dans le réservoir : l'une avec palier de guidage intermédiaire, l'autre sans palier.
