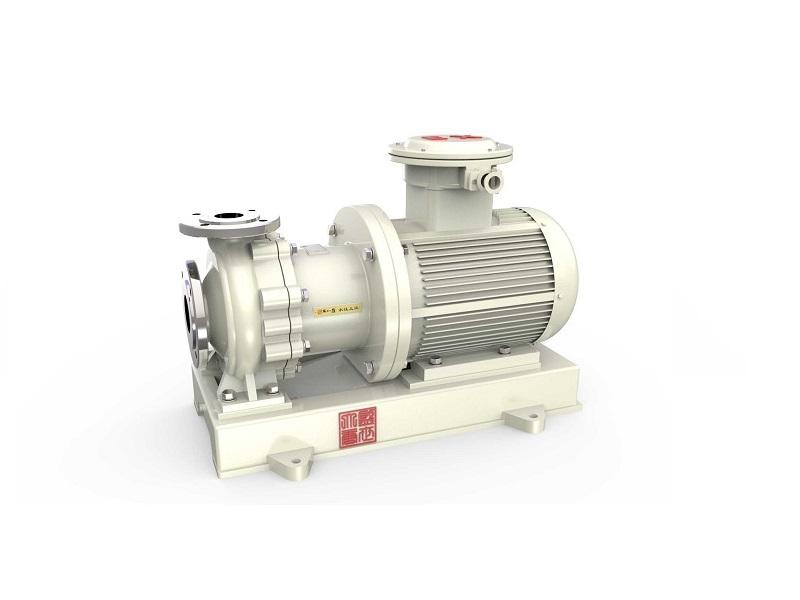

Une pompe magnétique est une nouvelle pompe centrifuge à génération. Il se compose de la pompe, de l'actionneur magnétique et du moteur. La force magnétique transfère le couple, éliminant les fuites. C'est de la corrosion - résistante, adaptée à diverses industries comme les produits chimiques et pharmaceutiques.
MOQ:
1Emballer:
CustomziedCouleur:
CustomizedMatériel:
SteelTempérature de travail:
-60 to 300 ℃Pression de travail:
1.6 to 6.3 MPa
Produitrevoir
The leakless magnetic pump is a new type of pump that uses the principle of modern magnetomechanics, according to GB / T25140-2010 technical conditions for shaftless rotary power pump (class II), which satisfies 15783-2002 technical specification for shaftless rotary power pump (class II), and with reference to API 685-20 leakless centrifugal pump for petroleum, heavy chemical and other media, and uses the magnetic lecteur de l'aimant permanent pour obtenir une transmission sans contact de couple. Parce que le milieu est enfermé dans le manchon d'isolement statique, le but de pomper le milieu sans fuite est atteint et le problème de la fuite du joint de l'arbre de la pompe à entraînement mécanique est complètement résolu.
Avantages du produit
1. L'aimant adopte l'aimant de ferrite, ND-FE-B et Samarium Cobalt, qui a un bon magnétisme, une résistance à haute température et aucune démagnétisation;
2. Le manchon d'arbre et le roulement coulissant sont faits de carbure de silicium, de graphite, de tétrafluoro et d'autres matériaux, et équipés de rainures de lubrification pour assurer efficacement la durée de vie de la pompe.
Diagramme structurel
| Partie | Matériel | Partie | Matériel | Partie | Matériel |
| ● Corps de pompe | 304/316 / 316L | ● Col de poussée ● | alliage dur | ● ªback noix | 304/316 / 316L |
| ● ¡Écrou de roue | 304/316 / 316L | ● COUVERTURE DE PUMP | 304/316 / 316L | ● «Aimant outre | aimant permanent / HT200 |
| ● ¢ Raisissante | 304/316 / 316L | ● §gasket | Ptfe | ● ¬ connectionnement | HT200 |
| ● Arbre principal £ | 304/316 / 316L | ● ¨ Sleeve d'administration | 304/316 / 316L | ● moteur | Comme les clients ont demandé |
| ● Sleve d'arbre à arbre | Graphite / sic | ● © aimant intérieur | aimant permanent / 304 / 316/116L | ● ®base plaque | HT200 |
Diagramme structurel
Données de performance
| Taper | Puissance nominale | Flux nominal | Tête nominale | Tension | Matériau de boîtier de pompe | Succion |
| 25-20-125 | 2.2 | 2.5 | 20 | 380v | 304/316 / 316L | 25 * 20 |
| 25-20-160 | 3 | 2.5 | 32 | 380v | 304/316 / 316L | 25 * 20 |
| 25-20-200 | 5.5 | 2.5 | 50 | 380v | 304/316 / 316L | 25 * 20 |
| 25-20-250 | 11 | 2.5 | 80 | 380v | 304/316 / 316L | 25 * 20 |
| 32-20-125 | 2.2 | 3.2 | 20 | 380v | 304/316 / 316L | 32 * 20 |
| 32-20-160 | 3 | 3.2 | 32 | 380v | 304/316 / 316L | 32 * 20 |
| 32-20-200 | 5.5 | 3.2 | 50 | 380v | 304/316 / 316L | 32 * 20 |
| 32-20-250 | 11 | 3.2 | 80 | 380v | 304/316 / 316L | 32 * 20 |
| 40-25-125 | 2.2 | 6.3 | 20 | 380v | 304/316 / 316L | 40 * 25 |
| 40-25-160 | 3 | 6.3 | 32 | 380v | 304/316 / 316L | 40 * 25 |
| 40-25-200 | 5.5 | 6.3 | 50 | 380v | 304/316 / 316L | 40 * 25 |
| 40-25-250 | 11 | 6.3 | 80 | 380v | 304/316 / 316L | 40 * 25 |
| 50-32-125 | 3 | 12.5 | 20 | 380v | 304/316 / 316L | 50 * 32 |
| 50-32-160 | 4 | 12.5 | 32 | 380v | 304/316 / 316L | 50 * 32 |
| 50-32-200 | 7.5 | 12.5 | 50 | 380v | 304/316 / 316L | 50 * 32 |
| 50-32-250 | 15 | 12.5 | 80 | 380v | 304/316 / 316L | 50 * 32 |
| 65-50-125 | 4 | 25 | 20 | 380v | 304/316 / 316L | 65 * 50 |
| 65-50-160 | 7.5 | 25 | 32 | 380v | 304/316 / 316L | 65 * 50 |
| 65-40-200 | 15 | 25 | 50 | 380v | 304/316 / 316L | 65 * 40 |
| 65-40-250 | 18.5 | 25 | 80 | 380v | 304/316 / 316L | 65 * 40 |
| 80-65-125 | 7.5 | 50 | 20 | 380v | 304/316 / 316L | 80 * 65 |
| 80-65-160 | 15 | 50 | 32 | 380v | 304/316 / 316L | 80 * 65 |
| 80-50-200 | 18.5 | 50 | 50 | 380v | 304/316 / 316L | 80 * 50 |
| 100-80-125 | 15 | 100 | 20 | 380v | 304/316 / 316L | 100 * 80 |
| 100-80-160 | 18.5 | 100 | 32 | 380v | 304/316 / 316L | 100 * 80 |
Gamme de performances
Pression de conception: 1,6 ~ 6,3MPA, Couler: 0,75 ~ 460m³ / h, Ascenseur: 5 ~ 125m, Pouvoir: 0,55 ~ 110KW
Température applicable: -60 ~ 300 ●, de nouveaux matériaux sont adoptés et la résistance à la température peut atteindre 450 ●
Application de produit
Il est largement utilisé pour transporter des liquides corrosifs dans les processus de production du pétrole, de l'industrie chimique, de la fabrication des alcalins, de la fusion, de la terre rare, du pesticide, du colorant, de la médecine, de la fabrication du papier, de l'électroples, de l'électrolyse, etc.
