Pompe submersible pour eaux usées QW en métal résistant à la corrosion Sa construction en acier inoxydable durable lui confère une résistance supérieure à la corrosion. Il assure un transfert des eaux usées hautement efficace avec un grand débit, un fonctionnement automatique et des performances économes en énergie. Idéal pour les applications industrielles et municipales de traitement des eaux usées, il offre un faible niveau sonore et un entretien minimal.
MOQ:
1Emballer:
CustomziedCouleur:
CustomziedMatériel:
Cast iron/Stainless steelTempérature de travail:
≤60℃
Caractéristiques du produit
La conception anti-colmatage à grand débit laisse passer 5 fois plus de fibres et 50 % de particules solides du diamètre du tuyau ; Moteur à haut rendement avec des performances d'économie d'énergie ; Joints mécaniques doubles en carbure de tungstène (durée de vie de plus de 8 000 heures) ; Structure compacte, fonctionnement immergé éliminant la station de pompage ; Capteur de fuite dans la chambre à huile pour la protection contre les défaillances des joints ; Armoire de commande intelligente en option pour la surveillance des fuites/surcharges/températures ; Accouplement à double rail de guidage pour une installation/maintenance facile ; L'interrupteur à flotteur permet le contrôle automatique du niveau d'eau ; Protection contre les surcharges sur toutes les plages de fonctionnement ; Le moteur refroidi par eau permet un fonctionnement à sec ; Installation flexible : couplage fixe ou configuration portable.
Scénarios d'application
La pompe submersible pour eaux usées QW, résistante à la corrosion, est idéale pour diverses applications, notamment le rejet des eaux usées industrielles, les stations d'épuration municipales, les systèmes de drainage résidentiel, le drainage des installations de protection civile et l'évacuation des eaux usées des hôpitaux et hôtels. Elle est également adaptée aux chantiers de construction, aux projets municipaux, aux exploitations minières, aux systèmes de biogaz en milieu rural, à l'irrigation et aux installations d'adduction d'eau, offrant des performances fiables dans des environnements variés et exigeants.
Description structurelle
La pompe submersible pour eaux usées anti-colmatage de la série QW(WQ) intègre le moteur et les composants de la pompe, séparés par une chambre d'isolation d'huile et des garnitures mécaniques, formant ainsi une unité électromécanique compacte avec un arbre de rotor commun. Ses principales caractéristiques sont les suivantes :
Câble de signal – Se connecte à une armoire de commande complète pour une protection contre les fuites, les pertes de phase, les courts-circuits, la surchauffe et la surcharge du moteur.
Stator – Utilise une isolation de classe B ou F.
Capteur de fuite – Installé dans la chambre à huile pour détecter une défaillance du joint et déclencher la protection du système.
Joint mécanique – Joints tandem doubles avec carbure de tungstène pour une durabilité et une durée de vie prolongée.
Roue à aubes – Conception à canal simple ou double pour un passage supérieur des débris/fibres, minimisant le colmatage.
Corps de pompe – Optimisé pour une efficacité élevée avec la turbine.
Porter une bague – Remplaçable au niveau de la volute pour maintenir une efficacité maximale en cas d’usure.

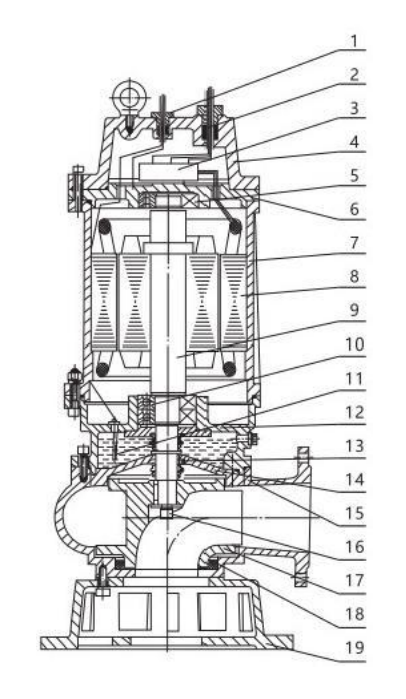

| 1 | Fil de signal |
| 2 | Connexion filaire |
| 3 | Boîte de jonction |
| 4 | Couvercle du moteur |
| 5 | Palier |
| 6 | Boîtier de roulement supérieur |
| 7 | Carter du moteur |
| 8 | Stator |
| 9 | Arbre (rotor) |
| 10 | Palier |
| 11 | Sonde de fuite d'eau |
| 12 | Chambre à huile |
| 13 | garniture mécanique |
| 14 | Plaque de protection arrière |
| 15 | Corps de pompe |
| 16 | Boulon de turbine |
| 17 | turbine |
| 18 | Bague d'étanchéité |
| 19 | plaque de base |
Conditions de fonctionnement
1. Température moyenne ≤ 60 °C, densité 1,0-1,3 kg/dm³, pH 5-9.
2. Pour les pompes sans système de refroidissement interne, ≤ 50 % du moteur peut s'étendre au-dessus du niveau du liquide.
3. Fonctionnement dans la plage de pression spécifiée pour éviter toute surcharge du moteur. Pour un fonctionnement sur toute la plage, une commande spéciale est requise.
4. Le courant de fonctionnement ne doit pas dépasser le courant nominal du moteur.

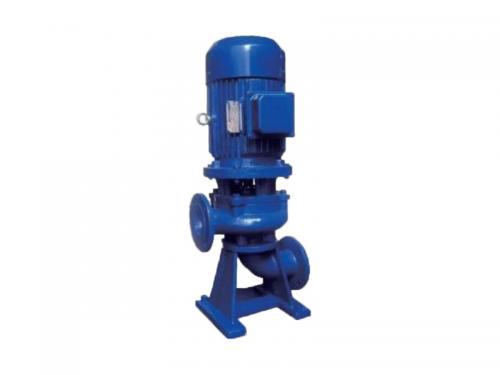

Le Pompe à eaux usées verticale anti-colmatage LW gère efficacement les eaux usées chargées en solides, assurant un fonctionnement fluide dans les applications industrielles et de drainage exigeantes. Sa conception verticale permet un gain de place tout en évitant les blocages.
