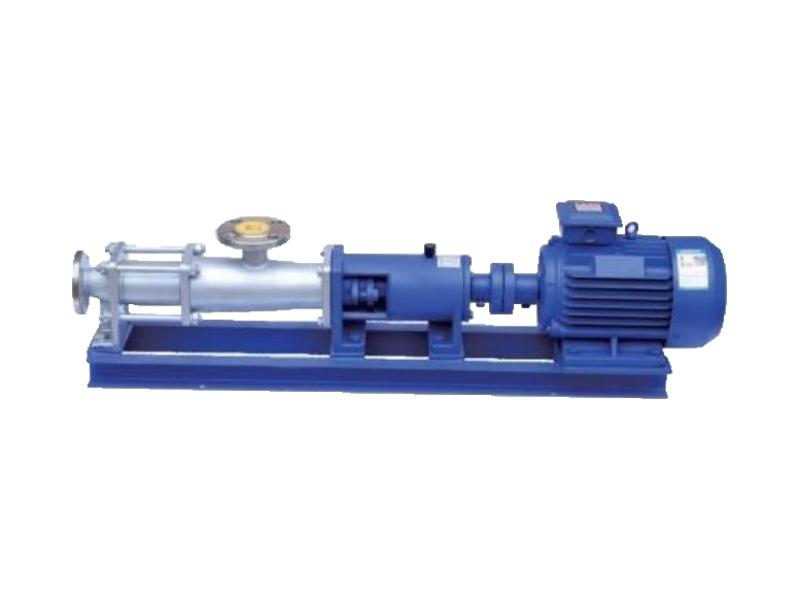

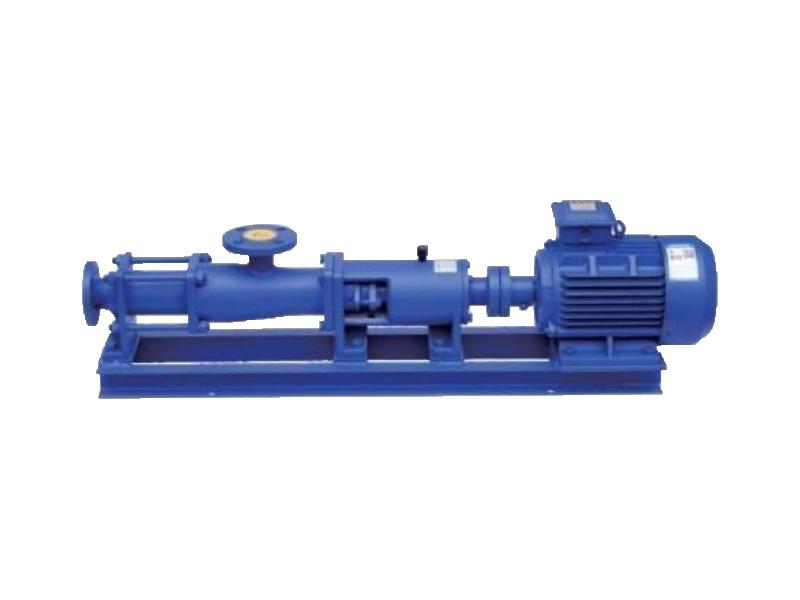

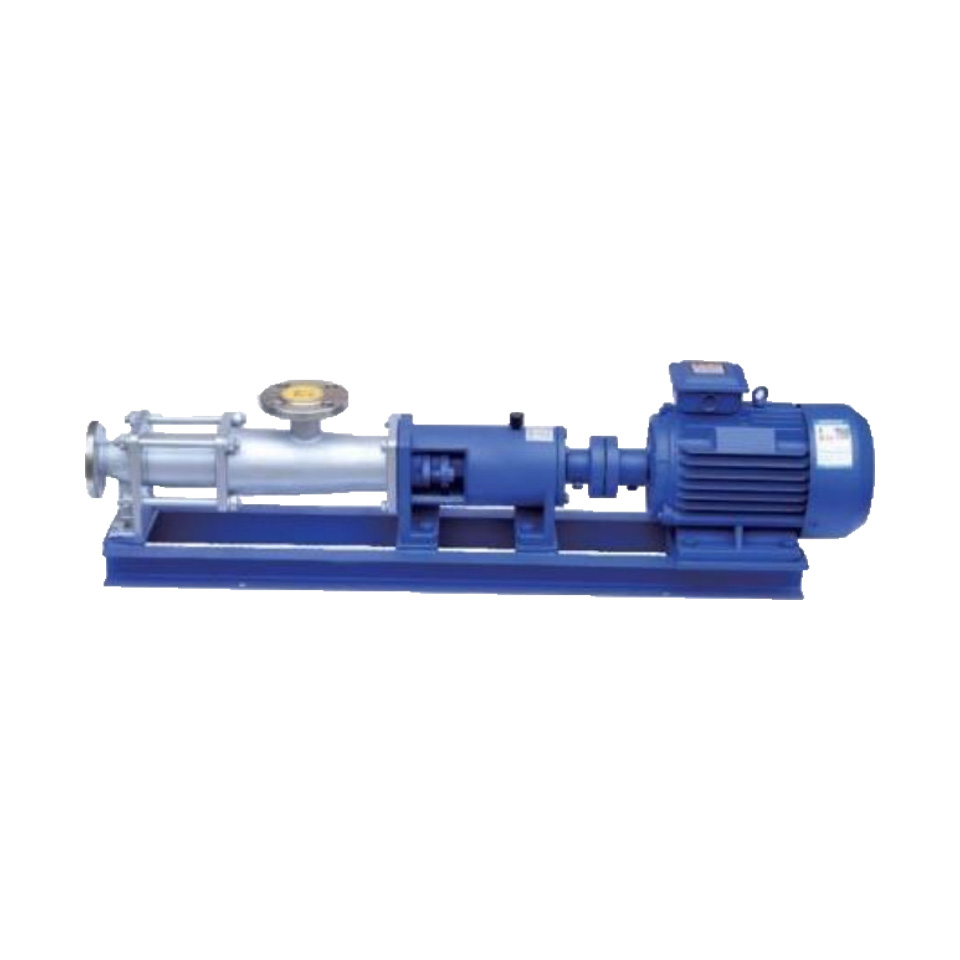

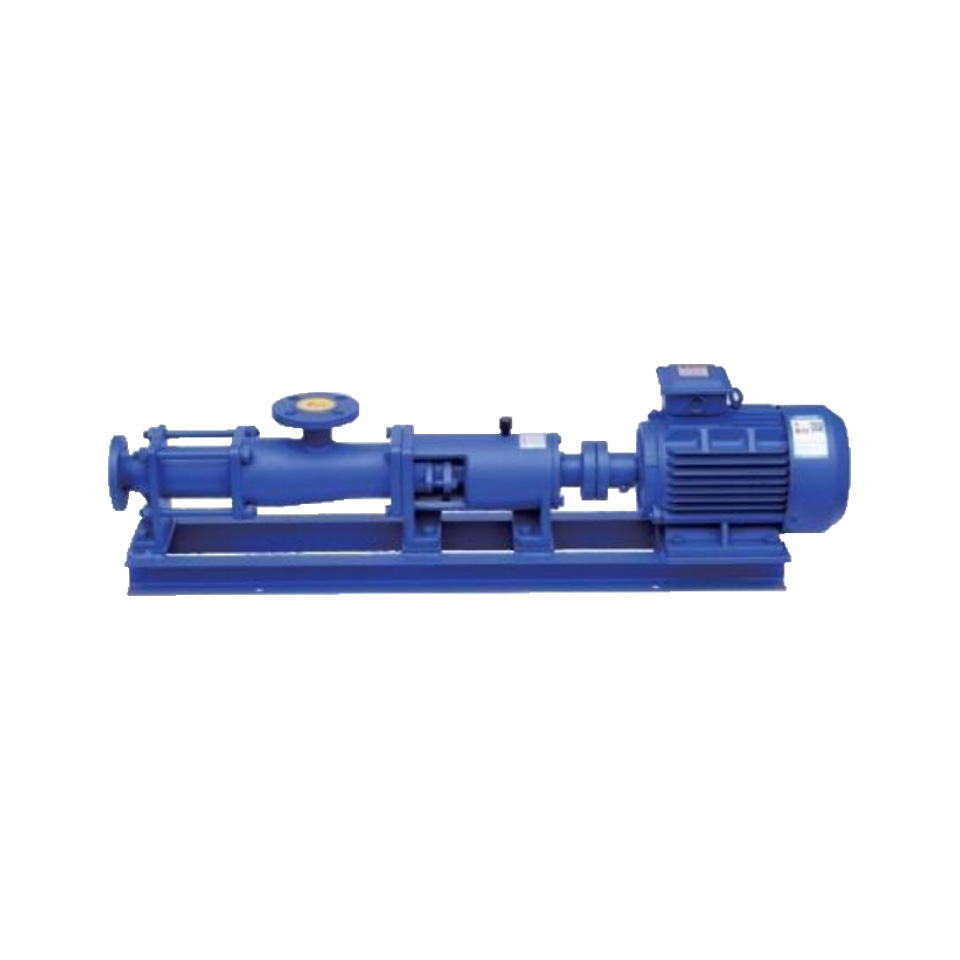

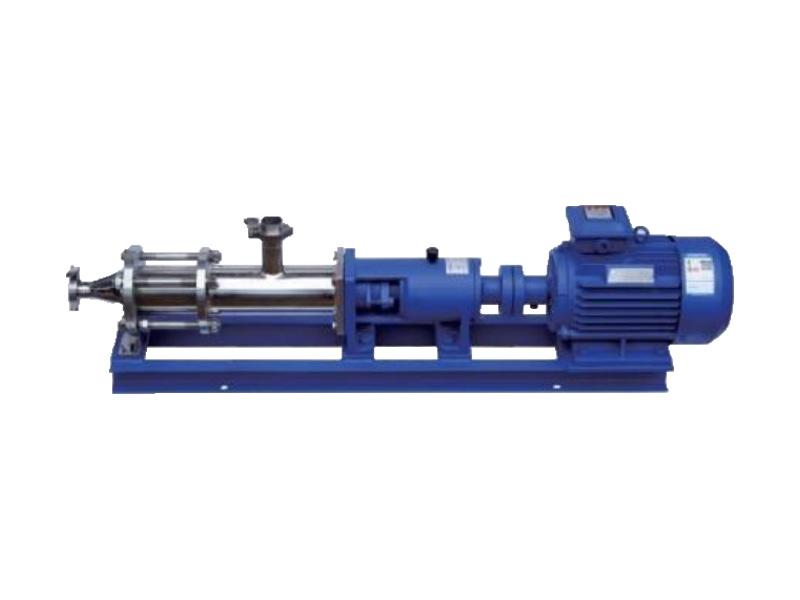

La pompe à vis unique scellée de type G gère efficacement les fluides visqueux avec une conception scellée, garantissant un fonctionnement étanche et des performances fiables dans les applications industrielles.
MOQ:
1Emballer:
CustomziedCouleur:
CustomziedMatériel:
Stainless Steel/Cast Iron
Caractéristiques du produit
La pompe monovis de type G est une pompe à vis fermée à maillage interne appartenant à la catégorie des pompes volumétriques rotatives. Grâce à sa grande adaptabilité aux fluides, à son débit régulier, à ses excellentes performances d'aspiration et à ses faibles pulsations de pression, cette pompe peut traiter non seulement divers fluides, mais aussi des substances très visqueuses, des fluides contenant des particules solides ou en suspension, et des matériaux fibreux. Elle offre une grande adaptabilité, une large plage de réglage et un rendement élevé, ce qui la rend largement utilisée dans divers secteurs tels que la protection de l'environnement, la marine, le pétrole, l'industrie pharmaceutique, les soins personnels, l'agroalimentaire, la brasserie, la construction, l'exploitation minière, la chimie, l'imprimerie, la papeterie, les centrales électriques et les chaudières.
Présentation du produit
La pompe monovis de type G est une pompe volumétrique dotée d'un rotor et d'un stator hélicoïdaux, idéale pour le traitement des fluides visqueux, abrasifs ou sensibles au cisaillement. Elle offre un débit régulier, une capacité d'auto-amorçage et un rendement élevé dans des secteurs tels que le traitement des eaux usées, le traitement du pétrole et le traitement chimique. Sa conception robuste garantit des performances fiables avec un entretien minimal.
Principe de fonctionnement
La pompe monovis est une pompe volumétrique rotative à engrènement interne. Ses principaux composants sont une vis excentrique (rotor) et une bague fixe (stator). La géométrie unique du rotor et du stator crée plusieurs cavités étanches distinctes. Lors de la rotation du rotor, le fluide contenu dans chaque cavité est transporté de manière continue, uniforme et à volume constant de l'aspiration au refoulement.
Grâce à ces caractéristiques, la pompe à vis unique est particulièrement adaptée aux conditions de travail suivantes :
1. Manipulation de milieux hautement visqueux
2. Milieux de transport contenant des particules solides ou des fibres
3. Applications nécessitant une pression continue et stable sans fluctuations périodiques
4.Opérations exigeant une agitation minimale pour éviter d'endommager la structure inhérente du milieu
5. Environnements à faible bruit

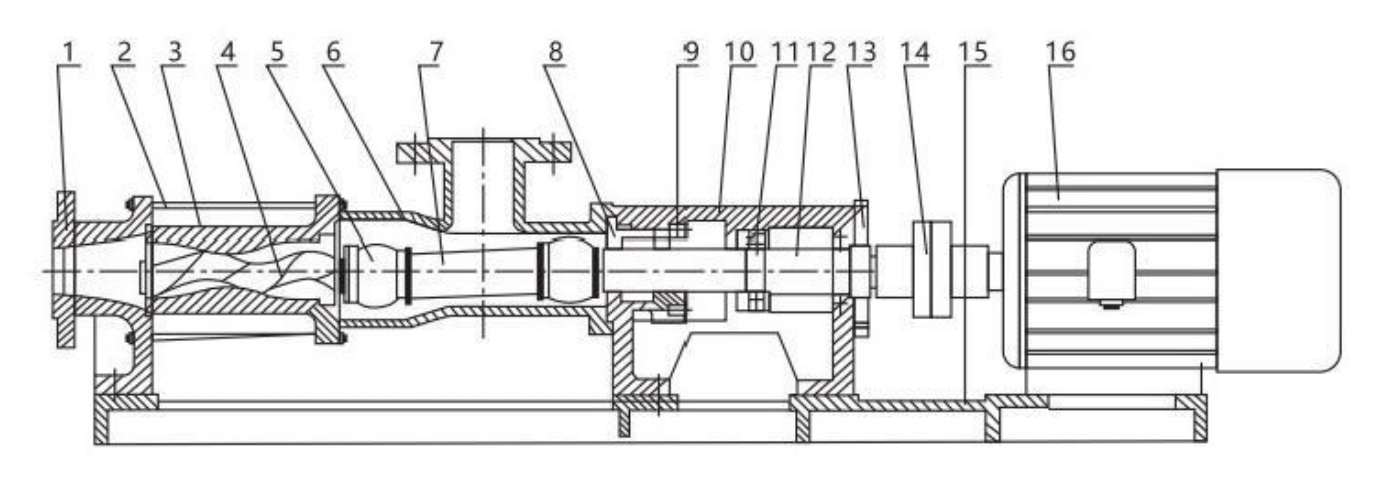

Schéma structurel
| Non. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 |
| Nom | Corps de décharge | Biellette de direction | Stator | arbre à vis | Corps du flux | arbre de liaison | Siège d'emballage | Siège de roulement | Palier | Arbre de transmission | Couvercle de palier | Couplage | plaque de base | Moteur |
| Modèle | Débit (m³ / h ) | Pression (MPa) | Vitesse maximale autorisée (tr/min) | Puissance du moteur (kW) | NPSH requis (m) | Diamètre de la bride d'entrée (mm) | Diamètre de la bride de sortie (mm) | Diamètre maximal autorisé des particules (mm) | Longueur maximale autorisée des fibres (mm) |
| G20 - 1 | 0,8 | 0,6 | 960 | 0,75 | 4 | 25 | 25 | 1,5 | 25 |
| G20 - 2 | 0,8 | 1.2 | 960 | 1,5 | 4 | 25 | 25 | 1,5 | 25 |
| G25 - 1 | 2 | 0,6 | 960 | 1,5 | 4 | 32 | 25 | 2 | 30 |
| G25 - 2 | 2 | 1.2 | 960 | 2.2 | 4 | 32 | 25 | 2 | 30 |
| G30 - 1 | 5 | 0,6 | 960 | 2.2 | 4 | 50 | 40 | 2,5 | 35 |
| G30 - 2 | 5 | 1.2 | 960 | 3 | 4 | 50 | 40 | 2,5 | 35 |
| G35 - 1 | 8 | 0,6 | 960 | 3 | 4 | 65 | 50 | 3 | 40 |
| G35 - 2 | 8 | 1.2 | 960 | 4 | 4 | 65 | 50 | 3 | 40 |
| G40 - 1 | 12 | 0,6 | 960 | 4 | 4 | 80 | 65 | 3.8 | 45 |
| G40 - 2 | 12 | 1.2 | 960 | 5.5 | 4 | 80 | 65 | 3.8 | 45 |
| G50 - 1 | 20 | 0,6 | 960 | 5.5 | 4,5 | 100 | 80 | 5 | 50 |
| G50 - 2 | 20 | 1.2 | 960 | 7,5 | 4,5 | 100 | 80 | 5 | 50 |
| G60 - 1 | 30 | 0,6 | 960 | 11 | 5 | 125 | 100 | 6 | 60 |
| G60 - 2 | 30 | 1.2 | 720 | 11 | 5 | 125 | 100 | 6 | 60 |
| G70 - 1 | 45 | 0,6 | 720 | 11 | 5 | 150 | 125 | 8 | 70 |
| G70 - 2 | 45 | 1.2 | 720 | 15 | 5 | 150 | 125 | 8 | 70 |
| G85 - 1 | 60 | 0,6 | 720 | 11 | 5 | 150 | 150 | 10 | 80 |
| G85 - 2 | 60 | 1.2 | 720 | 15 | 5 | 150 | 150 | 10 | 80 |
