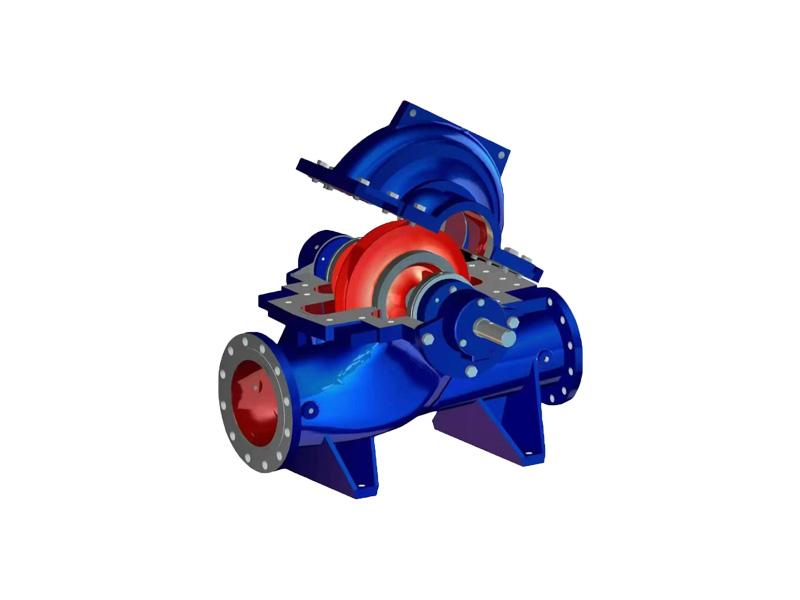

Les pompes centrifuges à double aspiration monocellulaires de type S et SH présentent un rendement élevé, une poussée axiale équilibrée et une construction robuste pour les applications industrielles et municipales à grand débit.
MOQ:
1Emballer:
CustomziedCouleur:
CustomziedMatériel:
Cast iron/Stainless steel
Présentation du produit

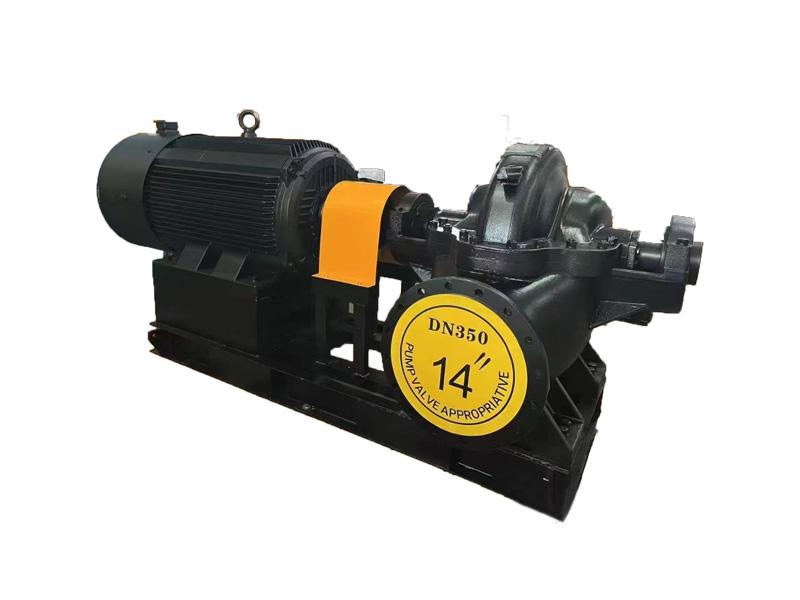

La pompe de type SH est une pompe centrifuge à un étage, à double aspiration et à corps divisé, utilisée pour pomper de l'eau propre et des liquides ayant des propriétés physiques et chimiques similaires à celles de l'eau. Pour ce type de pompe, avec une hauteur manométrique comprise entre 9 et 140 mètres, le débit est compris entre 126 et 12 500 mètres cubes par heure. La température maximale du liquide ne doit pas dépasser 80 °C. Elle est adaptée aux usines, aux mines, à l'approvisionnement en eau des villes, aux centrales électriques, aux grands projets de conservation des eaux, à l'irrigation des terres agricoles, au drainage et au contrôle de l'engorgement, etc. La pompe 48SH-22 de grande capacité peut également être utilisée comme pompe de circulation pour centrale thermique.
Caractéristiques du produit
Les orifices d'aspiration et de refoulement des pompes de type S et SH sont situés sous l'axe de la pompe, horizontalement et perpendiculairement à celui-ci. Le couvercle de la pompe est fixé au corps de la pompe par des boulons à double tête et des vis sans tête coniques, ce qui facilite l'accès et l'inspection de tous les composants internes. L'absence de démontage des conduites d'admission et de refoulement, ainsi que du moteur, simplifie considérablement la maintenance. Vues du sens d'entraînement, toutes les pompes de type SH tournent dans le sens inverse des aiguilles d'une montre ; toutes les pompes de type S tournent dans le sens des aiguilles d'une montre.

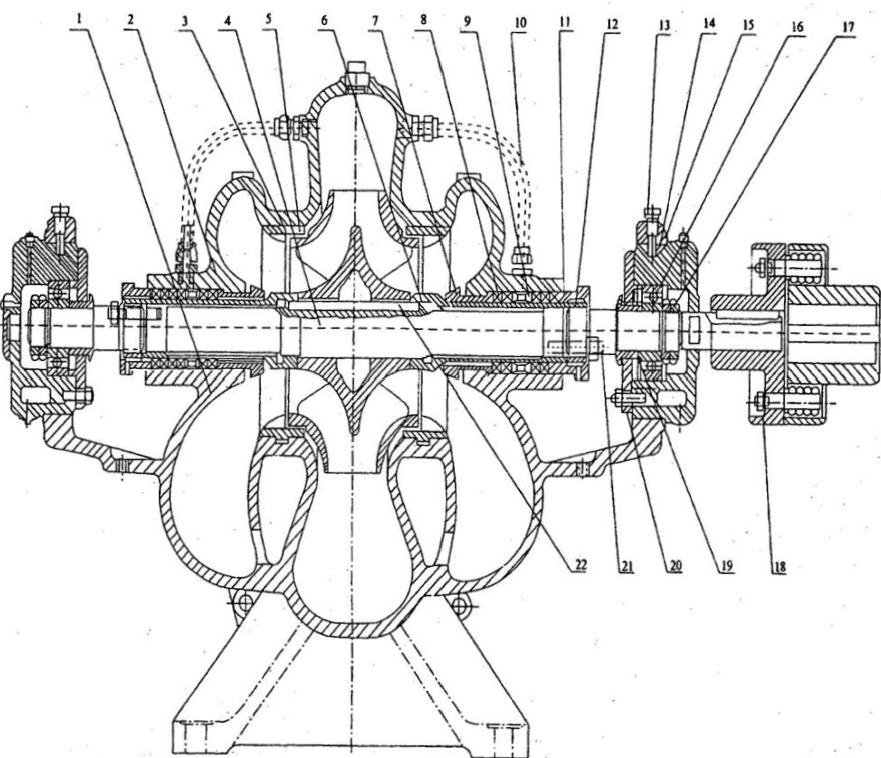

Description structurelle
| 1 | Corps de pompe |
| 2 | Couvercle de pompe |
| 3 | turbine |
| 4 | Arbre |
| 5 | Bague d'étanchéité à double aspiration |
| 6 | Manchon d'arbre |
| 7 | Sac d'emballage |
| 8 | Emballage |
| 9 | Anneau de lanterne |
| 10 | Tuyau d'étanchéité à l'eau |
| 11 | Presse-étoupe (pour emballage) |
| 12 | Écrou de manchon d'arbre |
| 13 | Vis de réglage |
| 14 | Boîtier de roulement |
| 15 | Presse-étoupe du boîtier de roulement |
| 16 | Roulement à billes radial à une rangée |
| 17 | Écrou rond |
| 18 | Composants d'accouplement |
| 19 | Butée de manchon de roulement |
| 20 | capuchon d'extrémité de roulement |
| 21 | Clé |
| 22 | Goujon |
Autres
Il dispose d'une doublure fluor pour une excellente résistance à la corrosion.
