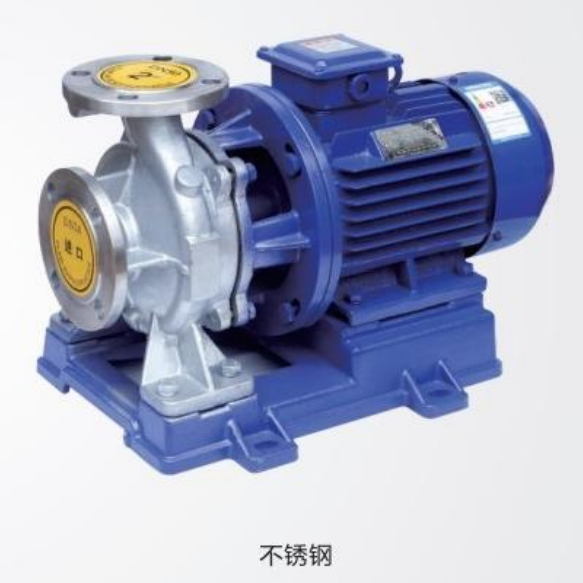

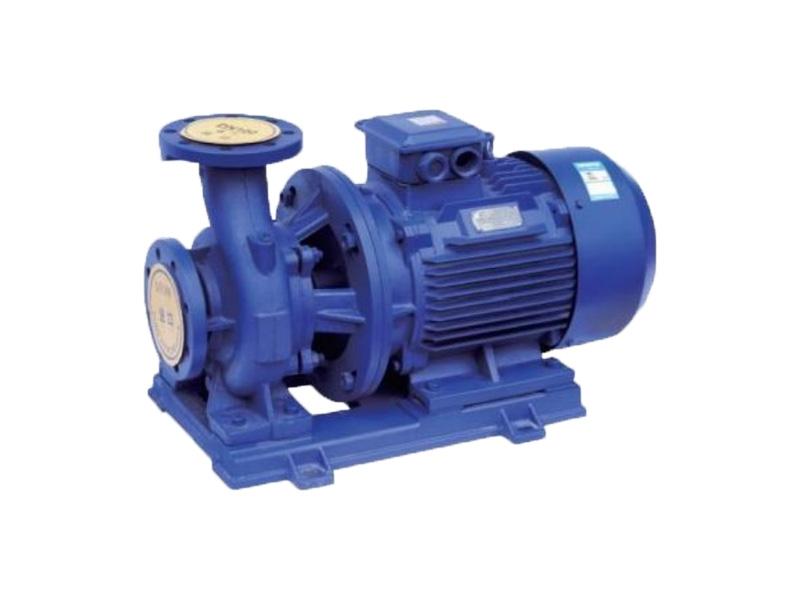

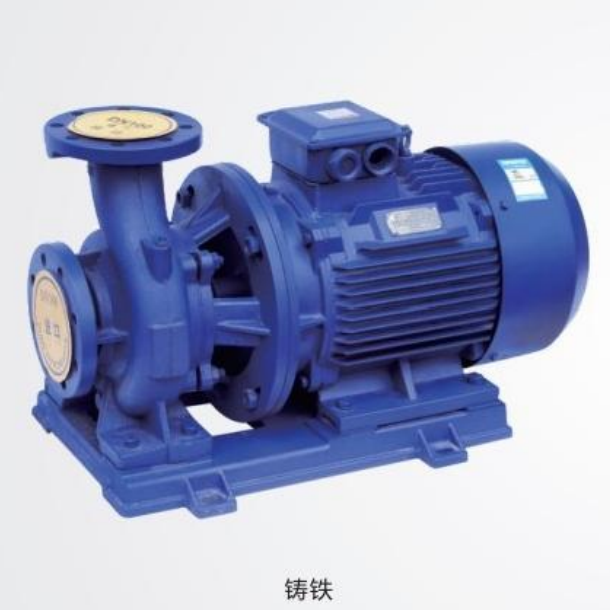

Pompe centrifuge horizontale monocellulaire à simple aspiration pour canalisation

Principales applications

1. Pompe à eau claire horizontale ISW Conçu pour le transport d'eau propre et d'autres liquides aux propriétés physico-chimiques similaires. Convient pour l'approvisionnement et le drainage en eau industrielle et urbaine, la pressurisation des immeubles de grande hauteur, l'irrigation des jardins, la surpression incendie, le transport longue distance, la circulation des systèmes CVC, la circulation d'eau chaude/froide des salles de bain et l'adaptation des équipements. Température de fonctionnement : T ≤ 80°C .

2. Pompe à eau chaude horizontale ISWR/ISWRD Largement utilisé pour la circulation et la pressurisation de l'eau chaude dans les chaudières (industries de l'énergie, de la métallurgie, de la chimie, du textile, de la papeterie, de l'hôtellerie, des bains, etc.) et les systèmes de chauffage urbain. Température de fonctionnement : T ≤ 120°C .

3. Pompe chimique horizontale ISWH Transfert de liquides non solides, corrosifs et de viscosité aqueuse. Idéal pour les industries pétrolière, chimique, métallurgique, énergétique, papetière, agroalimentaire/pharmaceutique et des fibres synthétiques. Température de fonctionnement : -20°C ~ +120°C .

4. Pompe à huile horizontale pour pipeline ISWB Transporte de l'essence, du kérosène, du diesel et d'autres liquides inflammables ou explosifs. Température de fonctionnement : +20°C ~ +120°C .

Caractéristiques du produit

1. Structure compacte : La conception horizontale intègre la pompe et le moteur dans une seule unité, offrant une esthétique élégante et un encombrement réduit de 30 % par rapport aux pompes horizontales classiques. Grâce à son moteur extérieur IP54, elle peut fonctionner sans local technique et convient donc parfaitement à une installation en extérieur.

2. Fonctionnement fluide et silencieux : La concentricité élevée garantit des performances stables. L'accouplement direct moteur-pompe élimine les composants intermédiaires, réduisant ainsi les vibrations et le bruit. La roue à équilibrage dynamique prolonge la durée de vie des roulements et améliore les conditions d'exploitation.

3. Garniture mécanique haut de gamme : Les anneaux dynamiques/statiques en alliage dur améliorent la résistance à l'usure, garantissant un fonctionnement sans fuite et une durée de vie prolongée.

4. Conception hydraulique avancée : Efficacité optimisée et performances supérieures avec un modèle de turbine innovant.

5. Détails structurels uniques : Dispose d'un trou de drainage à la base de la pompe et de prises de pression sur les brides d'entrée/sortie pour un entretien et une surveillance faciles.

6. Configuration adaptée aux tuyaux : L'entrée horizontale et la sortie verticale vers le haut simplifient la disposition et l'installation des canalisations.

Schéma structurel

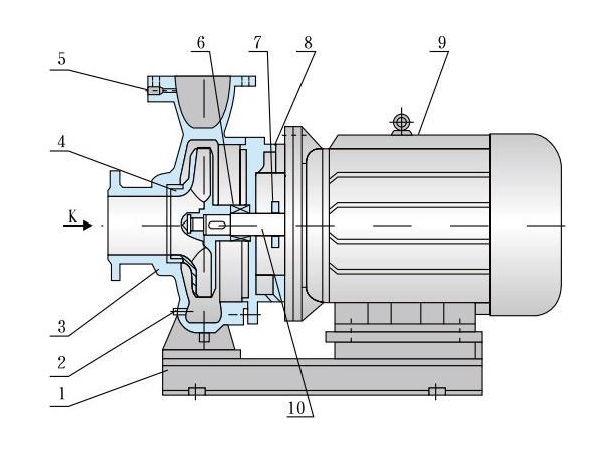

Voir le schéma :

L'unité se compose de trois parties : pompe, moteur et base La structure de la pompe comprend le Corps de pompe, turbine, couvercle de pompe, garniture mécanique , et d'autres composants. C'est un pompe centrifuge horizontale monocellulaire à simple aspiration , avec le corps de la pompe et le couvercle divisés à l'arrière de la roue (conception à moitié arrière).

La plupart des pompes sont dotées de bagues d'étanchéité sur les côtés avant et arrière de la roue , avec trous d'équilibre sur le couvercle arrière pour contrer la poussée axiale sur le rotor.

a.Conception de flux : Entrée axiale horizontale, sortie verticale vers le haut.

b. Configuration de l'arbre La pompe et le moteur sont coaxiaux. L'extension de l'arbre moteur utilise roulements à billes à double contact oblique pour équilibrer partiellement la force axiale résiduelle.

c.Installation : Couplage direct sans alignement requis ; base partagée avec Isolateurs de vibrations de type IG pour réduire les vibrations.
