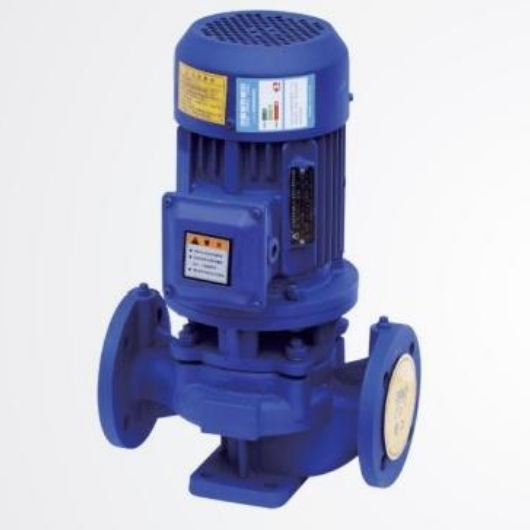

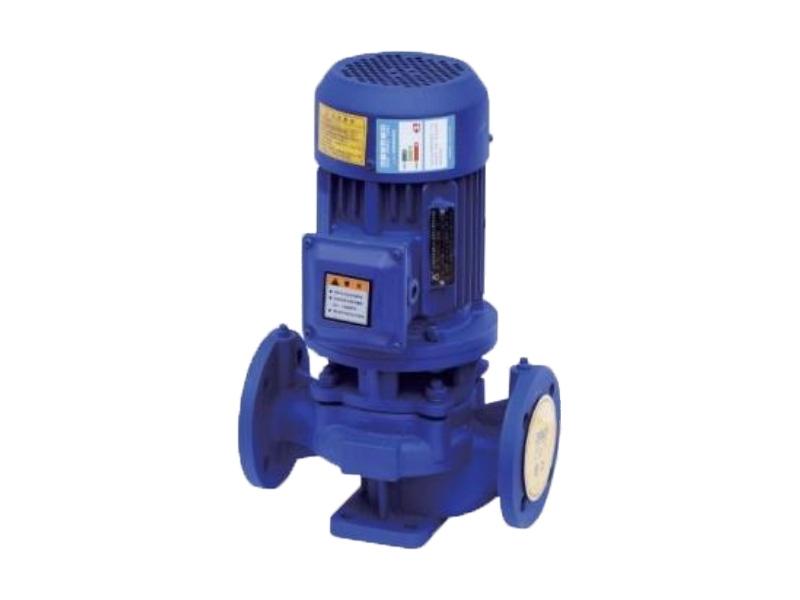

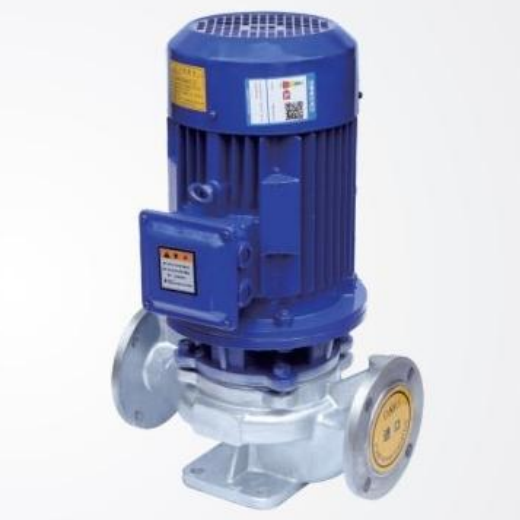

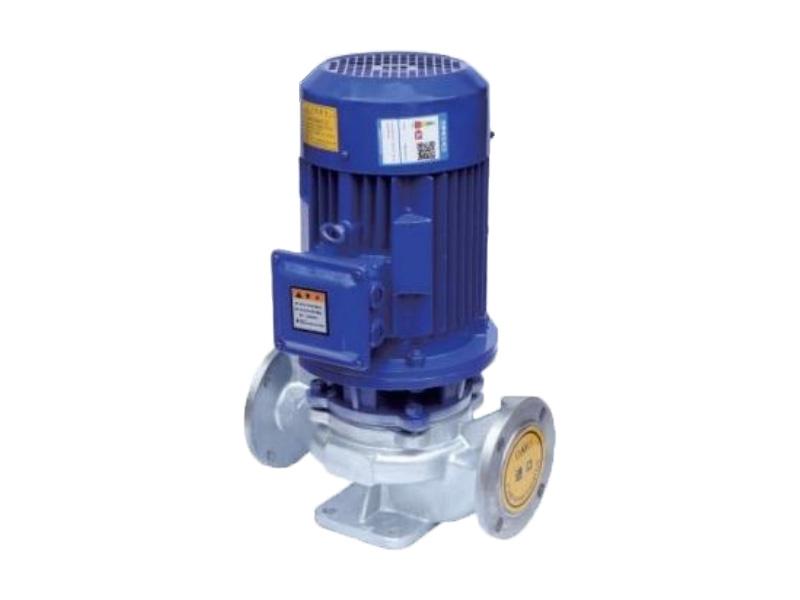

Le Pompe centrifuge verticale en ligne ISG est un compact, économe en énergie pompe monocellulaire conçue pour CVC, approvisionnement en eau et systèmes industriels , offrant Fonctionnement silencieux, installation facile et performances fiables .
MOQ:
1Emballer:
CustomziedCouleur:
CustomziedMatériel:
Cast iron/Stainless steelTempérature de travail:
＜40℃
Présentation du produit
Les pompes centrifuges monocellulaires à simple aspiration pour canalisations de la série ISG sont conçues par notre équipe technique en collaboration avec des experts nationaux en pompes, et intègrent des modèles hydrauliques avancés. Reprenant les performances des pompes centrifuges de type IS, ces produits bénéficient d'une conception ingénieusement optimisée, inspirée des pompes verticales classiques. De plus, pour s'adapter à des températures et des fluides variés, la série ISG a été développée en modèles spécialisés, notamment pour l'eau chaude, les applications haute température, les fluides chimiques corrosifs et l'huile. Cette gamme de produits se distingue par son rendement élevé, ses économies d'énergie, son faible niveau sonore et sa fiabilité.
Conditions de fonctionnement
Les pompes de la série ISG sont conçues pour fonctionner dans les conditions suivantes : la pression d'aspiration doit être inférieure à 1,0 MPa et la pression de service maximale du système ne doit pas dépasser 1,6 MPa (calculée en additionnant la pression d'entrée et la hauteur manométrique). La pression d'épreuve hydrostatique de la pompe est de 2,5 MPa. Le client doit préciser la pression de service du système lors de la commande. Si la pression du système dépasse 1,6 MPa, cela doit être clairement indiqué afin que le fabricant puisse utiliser des matériaux en acier moulé pour les composants de passage et les pièces de raccordement de la pompe et garantir sa durabilité sous des pressions plus élevées. Les pompes sont adaptées aux environnements où la température ambiante ne dépasse pas 40 °C et l'humidité relative reste inférieure à 95 %. Concernant le fluide transporté, la teneur en particules solides ne doit pas dépasser 0,1 % en volume, avec une granulométrie supérieure à 0,2 mm. Si le fluide contient des particules fines, le client doit en informer le fabricant lors de la commande afin que des garnitures mécaniques résistantes à l'usure puissent être installées pour prolonger la durée de vie de la pompe dans ces conditions.
Caractéristiques du produit
1. La pompe présente une structure verticale avec des orifices d'entrée et de sortie de même diamètre, alignés sur le même axe. Elle peut être installée dans des canalisations comme une vanne, offrant une conception compacte et esthétique, ainsi qu'un faible encombrement, réduisant ainsi les coûts de construction. Équipée d'un capot de protection, elle peut également être utilisée en extérieur.
2. La roue est montée directement sur l'arbre moteur, ce qui garantit un encombrement axial réduit et une structure compacte. La disposition optimisée des roulements entre la pompe et le moteur équilibre efficacement les charges radiales et axiales générées pendant le fonctionnement, ce qui assure un fonctionnement fluide avec un minimum de vibrations et de bruit.
3. Le joint d'arbre utilise des joints mécaniques ou une combinaison de joints mécaniques, utilisant des bagues d'étanchéité en alliage de titane importées, des joints mécaniques résistants aux températures moyennes et des matériaux en alliage dur pour une résistance à l'usure améliorée et une durée de vie prolongée du joint.
4. L'installation et la maintenance sont faciles, car il n'est pas nécessaire de démonter le système de tuyauterie. Il suffit de retirer l'écrou de la base de l'accouplement de la pompe pour extraire l'ensemble du rotor.
5. La pompe peut fonctionner dans des configurations en série ou en parallèle pour répondre à différentes exigences de débit et de hauteur manométrique.
6. Il prend en charge l'installation verticale et horizontale pour répondre aux différents besoins de disposition des pipelines.

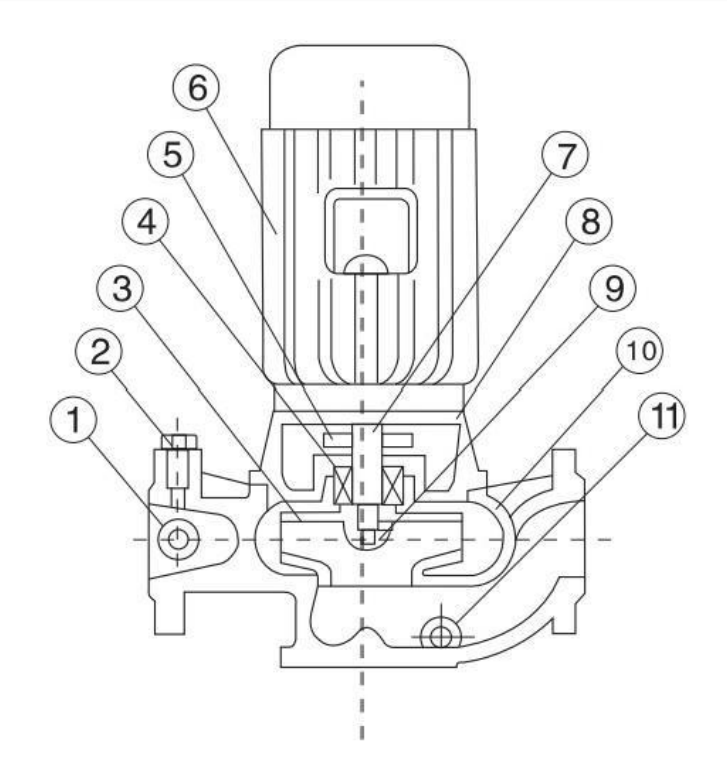

Schéma structurel
| 1 | Bouchon de pression | 7 | Arbre |
| 2 | soupape de ventilation | 8 | Base combinée |
| 3 | turbine | 9 | Écrou de turbine |
| 4 | garniture mécanique | 10 | Corps de pompe |
| 5 | Déflecteur d'air | 11 | vanne de vidange |
| 6 | Moteur |
Description structurelle du type ISG :
a.La pompe et le moteur partagent le même couvercle d'extrémité, ce qui réduit les dimensions axiales et simplifie la structure.
b.Le corps de la pompe est équipé de trous de prise de pression et de trous de vidange.
Une soupape de ventilation est installée sur le corps de la pompe pour libérer l'air emprisonné avant le fonctionnement.
d.La base du boîtier de la pompe comporte des plaques de montage et des trous de boulons pour assurer une installation stable de l'ensemble de l'unité.
Autres
Il dispose d'une doublure fluor pour une excellente résistance à la corrosion.
